 您现在的位置： 广州市益阀机电设备有限公司 >> 阀门 >> 蝶阀系列

气动高真空蝶阀
产品名称:
   气动高真空蝶阀
所属类别:
    蝶阀系列
查看次数:
   1859





产品说明



简述：GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。

主要技术性能

　适用范围：

　105～1.3×10-4Pa

　阀门漏率：

　≤1.3×10-4Pa.L/S.

　适用温度：

　-25～+80℃(丁腈橡胶)
　-30～+150℃(氟橡胶)

　气源压力：

　0.4～0.6MPa

　安装方向：

　任意

主要零件材料

阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。

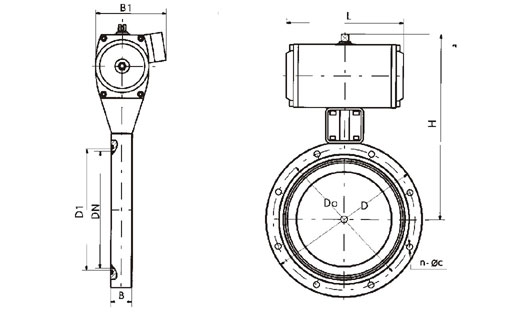

连接尺寸

Model
型号

DN

D

Do

D1

B

H

B1

L

n-φc

GID-40

40

85

70

44

22

162

90

104

4-φ7

GID-50

50

110

90

55

22

175

90

104

4-φ7

GID-65

65

125

105

70

26

198

102

140

4-φ9

GID-80

80

145

125

85

30

208

102

140

4-φ9

GID-100

100

170

145

105

30

220

102

140

4-φ12

GID-150

150

220

195

156

35

272

115

164

8-φ12

GID-200

200

275

250

208

40

330

205

190

8-φ12

GID-250

250

330

300

258

45

335

205

190

8-φ14

GID-300

300

380

350

308

55

426

152

247

8-φ14

GID-400

400

500

465

410

60

520

180

308

8-φ18

GID-500

500

600

565

510

80

643

220

378

12-φ18

GID-600

600

710

670

610

100

760

270

524

12-φ21

GID-800

800

920

815

815

130

962

320

648

20-φ21

GID-1200

1200

1440

1280

1280

150

1360

385

1480

36-φ19
